Промишлени лазерни модули: точков, линейни и кръстосани лазерни диодни модули

Точкови, линейни и кръстосани лазерни модулиса компактни, високостабилни полупроводникови лазерни модули, широко използвани в индустриалното позициониране, подравняване, измерване и машинно зрение. Тази статия систематично анализира техните оптични принципи, структурна композиция, параметри на ефективност, диференциация на приложенията, критерии за избор и оперативна поддръжка, предоставяйки техническа справка за инженерна интеграция и оптимизация на приложения.

1. Въведение

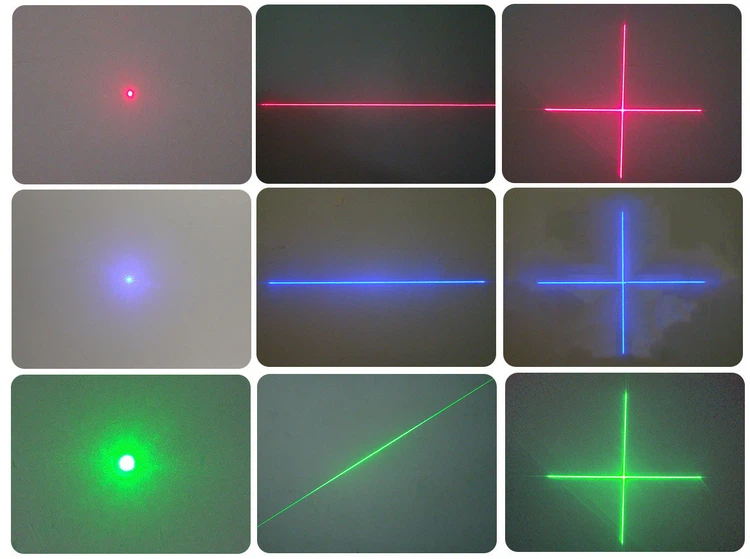

Полупроводниковите лазерни модули се превърнаха в стандартни спомагателни компоненти в съвременното индустриално оборудване поради малкия си размер, ниска консумация на енергия, висока яркост и лесна интеграция. Според морфологията на изходния лъч те се разделят основно на три категории:точкови лазерни модули, линейни лазерни модули, икръстосани лазерни модули. Тези модули осигуряват интуитивни оптични референтни линии в реално време, като значително подобряват точността на подравняване, оперативната ефективност и последователността на обработката.

2. Структурен състав и принцип на работа

Индустриалните лазерни модули споделят подобна основна структура, състояща се от лазерен диод (LD), задвижваща верига, оптичен модул и механичен корпус. Разликата е в оптичния дизайн, използван за оформяне на изходния лъч.

2.1 Лазерен диод и задвижваща верига

Повечето индустриални модули използват видими лазерни диоди, обикновено при дължини на вълните 635 nm / 650 nm (червено), 532 nm (зелено) и 450 nm (синьо). Инфрачервените дължини на вълните като 808 nm и 980 nm се използват за невидимо отчитане и откриване. За да осигурят стабилност при температурни колебания, устройствата от промишлен клас приемат:

ACC (автоматичен контрол на тока)за изходен постоянен ток

APC (автоматично управление на мощността)за постоянна оптична мощност, ефективно потискаща отклонението на мощността, причинено от температурни промени.

2.2 Оптичен оформящ механизъм

Точков лазерен модулИзползва леща за прецизно фокусиране, за да компресира ъгъла на отклонение и да изведе малко, концентрирано светлинно петно. Отличава се с минимална дивергенция на лъча и висока точност на позициониране.

Линеен лазерен модулИзползва цилиндрична леща или DOE (дифракционен оптичен елемент), за да разшири точковия източник в едноизмерен линеен лъч с форма на ветрило. Еднаквостта на линията, дължината и дебелината зависят от оптичния дизайн и ъгъла на вентилатора.

Кръстосан лазерен модулГенерира два взаимно перпендикулярни линейни лъча чрез ортогонални цилиндрични лещи или DOE от кръстосан тип. Той осигурява референтна връзка по двойна ос със стриктна точност под прав ъгъл.

3. Експлоатационни характеристики и типични приложения

3.1 точков лазерен модул

Характеристики: Малък размер на петна, ниска дивергенция, висока прецизност, ниска консумация на енергия.

Типични параметри: Мощност 5–50 mW, диаметър на петна < 1 mm, ъгъл на отклонение < 1 mrad.

Приложения: Настройка на инструмента, позициониране на целта, подравняване на щанцоване, автоматизирано захващане.

3.2 Линеен лазерен модул

Характеристики: Непрекъсната линейна справка, регулируема дължина и ъгъл на вентилатора, равномерно разпределение на линиите.

Типични параметри: Мощност 10–100 mW, ъгъл на вентилатора 10 градуса –110 градуса, дължина на линията 0,5–10 m.

Приложения: Рязане и писане, откриване на изправеност, 3D сканиране на профили, позициониране на сглобката.

3.3 Кръстосан лазерен модул

Характеристики: Едновременна точка на ос X- и Y-ос, висока вертикална точност (< 0.1°).

Типични параметри: Мощност 5–50 mW, еднаква ширина на линията, стабилен изход под прав ъгъл.

Приложения: монтаж на печатни платки, центровка на заваряване, калибриране на оборудването, монтаж и нивелиране.

4. Основни критерии за подбор

Дължина на вълната и мощностЧервените лазери са рентабилни; зелените лазери имат по-висока видимост при силна слънчева светлина. Позиционирането на закрито обикновено използва < 5 mW; приложенията на открито или на дълги разстояния изискват по-висока мощност.

Качество на лъчаТочковите модули изискват малка дивергенция; линейните и кръстосаните модули изискват еднакъв интензитет, прави линии и минимално изкривяване.

Стабилност и устойчивост на околната средаИндустриалните приложения изискват APC устройство, работен температурен диапазон от −10 градуса до 50 градуса и ниво на защита до IP65 или IP67.

Електрически интерфейс и управлениеОбичайните захранващи напрежения са 5 V, 12 V, 24 V DC. TTL модулацията поддържа външно превключване и синхронизация с PLC или визуални системи.

Механична интеграцияРежимът на фокусиране (фиксиран или регулируем), монтажната структура, дизайнът на разсейване на топлината и антивибрационната способност трябва да съответстват на оборудването.

5. Монтаж, поддръжка и безопасност

5.1 Монтаж и поддръжка

Сигурен монтаж, за да се избегне изместване на вибрациите.

Поддържайте оптичния прозорец чист, като използвате кърпа без мъх и изопропилов алкохол.

Избягвайте среда с висока температура и висока влажност.

Не включвайте горещо захранващи устройства, за да предотвратите повреда на LD.

5.2 Често срещани неизправности

Замъглен или нестабилен изход: стареене на LD, замърсени лещи или лошо разсейване на топлината.

Неравномерни линии: разместване на лещите или DOE.

Силен температурен дрейф: липса на APC или необичайна задвижваща верига.

5.3 Лазерна безопасност

Продуктите отговарят на IEC 60825:

Клас 2: < 5 mW, безопасен за краткотрайна визуална експозиция.

Клас 3R / 3B: 5–500 mW, директното гледане и огледалното отражение са забранени. В индустриална среда са необходими защитни знаци и бариери за безопасност.

6. Заключение

Точкови, линейни и кръстосани лазерни модули са много гъвкави оптични позициониращи компоненти с различни оптични характеристики и сценарии на приложение. Научният подбор въз основа на работното разстояние, условията на околната среда, изискванията за точност и контролните интерфейси може значително да подобри стабилността на оборудването и ефективността на производството. С развитието на интелигентното производство високоеднородните, миниатюризирани и цифрово управлявани лазерни модули ще се превърнат в основни тенденции, разширявайки допълнително своите приложения в автоматизацията, машинното зрение и прецизната обработка.
