10 км лазерен модул за обхват
Въведение на продукта
10xld13b приема 1535nm лазерния модул Erbium Glass, независимо разработен от Xinalnd, който има характеристиките на ниската консумация на мощност, компактната структура, високата прецизност, дългото измерване на разстоянието и безопасността на човека.
Максимален обхват на измерване: целта на НАТО, по -голяма или равна на 10000м; Типична цел, по -голяма или равна на 15000м
Точност на диапазон ± 1m
Точност на измерване, по -голяма или равна на 98%
Тегло по -малко или равно на 230g
Характеристики на продукта
1. Интегриран структурен дизайн, съпротивление на шока и вибрации, висока надеждност, силна адаптивност на околната среда;
2. 1535nm изпомпва Q-превключен ербий стъклен лазерен интегриран дизайн на структурата и режим на инсталиране на многоточкови уплътнения в крайно лице, силна способност за борба с придружаването, трайна, дълъг работен живот и безопасност на човешките очи;
3. Вътрешният интерфейс на веригата е всички заварени проводници директна връзка, твърд и надежден, който може да избегне късо съединение или лош контакт, причинен от разхлабена конектор, окисляване и водна пара и да подобри надеждността и живота на продукта.
Продуктови параметри
|
Елемент |
Индекс |
|
|
Модел |
10xld13b |
|
|
Работна дължина на вълната |
1535nm ± 10nm |
|
|
Диапазон на диапазон |
50m-15000m |
|
|
Изпълнение на диапазон |
15000m |
Типична цел, видимост по -голяма или равна на 25 км |
|
13000m |
Типична голяма цел, видимост по -голяма или равна на 25 км |
|
|
10000m |
Видимост по -голяма или равна на 25 км, целта с 0. |
|
|
Влажност |
По -малко или равни на 60% |
|
|
Точност на диапазон |
±1m |
|
|
Скорост на точност |
По -голям или равен на 98% |
|
|
Разделителна способност на обхвата |
По -малко или равни на 50m |
|
|
Ъгъл на дивергенция |
По -малко или равно на 0. 3MRAD |
|
|
Честота на диапазон |
Веднъж, 1Hz, 5Hz, 10Hz |
|
|
Размер |
По -малко или равна на 95 мм × 60,5 мм × 71,5 мм |
|
|
Напрежение |
18V-36V |
|
|
Работеща консумация на енергия |
Средна консумация на енергия: по -малко или равна на 4W |
|
|
Консумация на енергия в режим на готовност |
По -малко или равни на 1,8W |
|
|
Работна температура |
-40 степен -+60 степен |
|
|
Температура на съхранение |
-55 степен -+70 степен |
|
|
Тегло |
По -малко или равно на 230g |
|

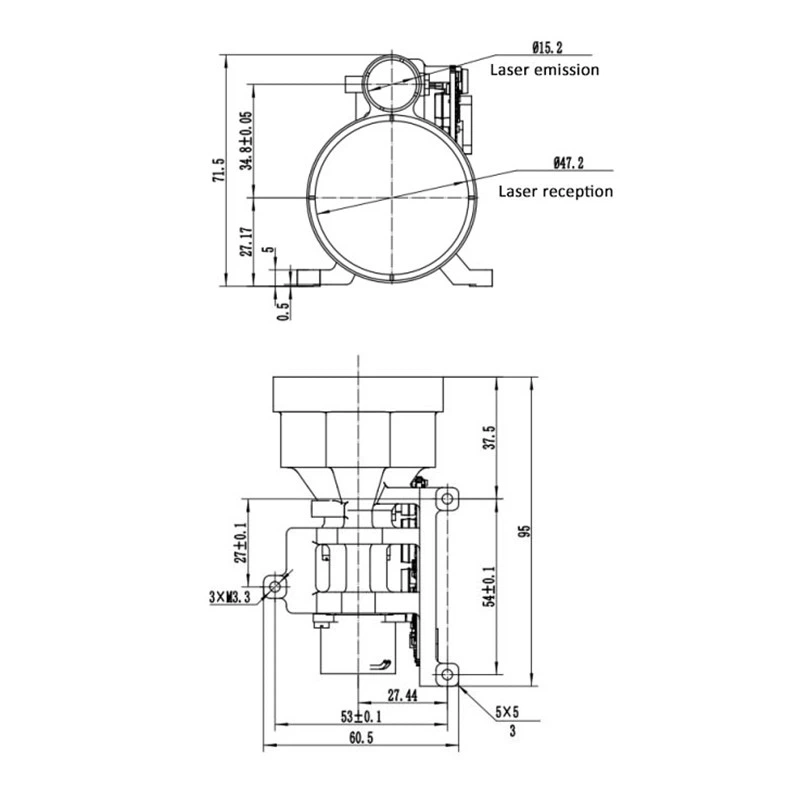

Измерение
Функция на продукта
● Функция за лазерна диапазон;
● Функция за събиране на захранване и температура;
● Функция за гетиране на обхват;
● Функция за обхват на главата и край на целта;
● Функция за защита на обратната мощност;
● Функция за самопроверка;
● Натрупване на функция на лазерните емисии;
● С функцията на програмата за актуализиране на сериен порт;
● Предоставя отделна функция за управление на сигнала.
Електрически интерфейс
ПИН Определение на порта за захранване и комуникация в края на Rangefinder
|
ПИН номер |
Номер |
Посока на предаване |
Бележки |
|
P-1 |
Vin+ |
Положителен полюс на входната мощност |
Горна компютърна захранване |
|
P-2 |
Vin+ |
|
|
|
P-3 |
Vin+ |
|
|
|
P-4 |
Контрол на захранване+ |
Контрол на захранване+ |
Късо съединение P -12 за захранване |
|
P-5 |
Rs 422_ txd+ |
Изходният порт на сигнала |
Rangefinder to Host Computer |
|
P-6 |
Rs 422_ rxd+ |
Вход на сигнала |
Горният компютър към RangeFinder |
|
P-7 |
Rs 422_ gnd |
Комуникационен заземен проводник |
|
|
P-8 |
NC |
Окачен |
|
|
P-9 |
Вин- |
Отрицателен полюс на входната мощност |
Горна компютърна захранване |
|
P-10 |
Вин- |
|
|
|
P-11 |
Вин- |
|
|
|
P-12 |
Захранване на контрола- |
Захранване на контрола- |
Късо съединение P -4 за захранване |
|
P-13 |
Rs 422_ txd- |
Изходният порт на сигнала |
Rangefinder to Host Computer |
|
P-14 |
Rs 422_ rxd- |
Вход на сигнала |
Горният компютър към RangeFinder |
|
P-15 |
NC |
Окачен |
|
